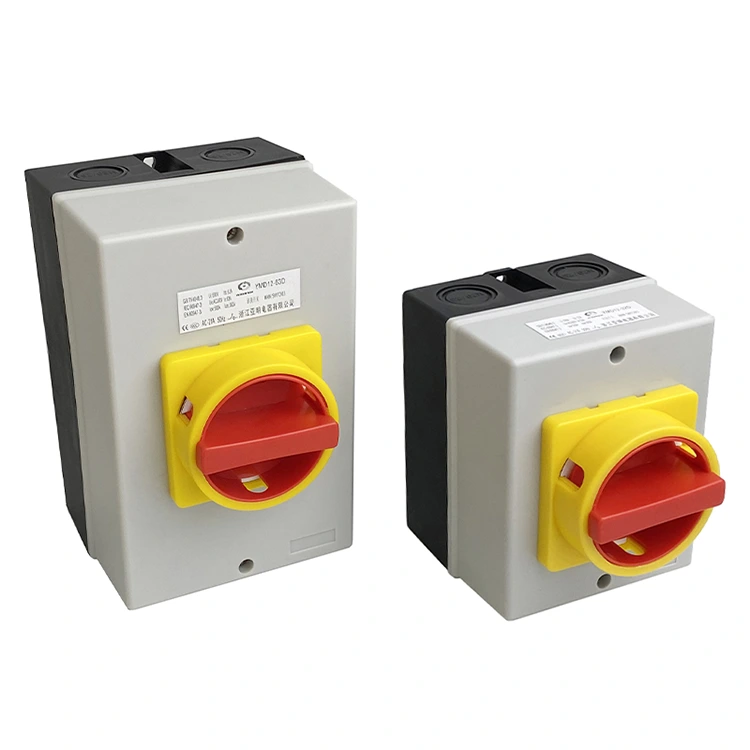

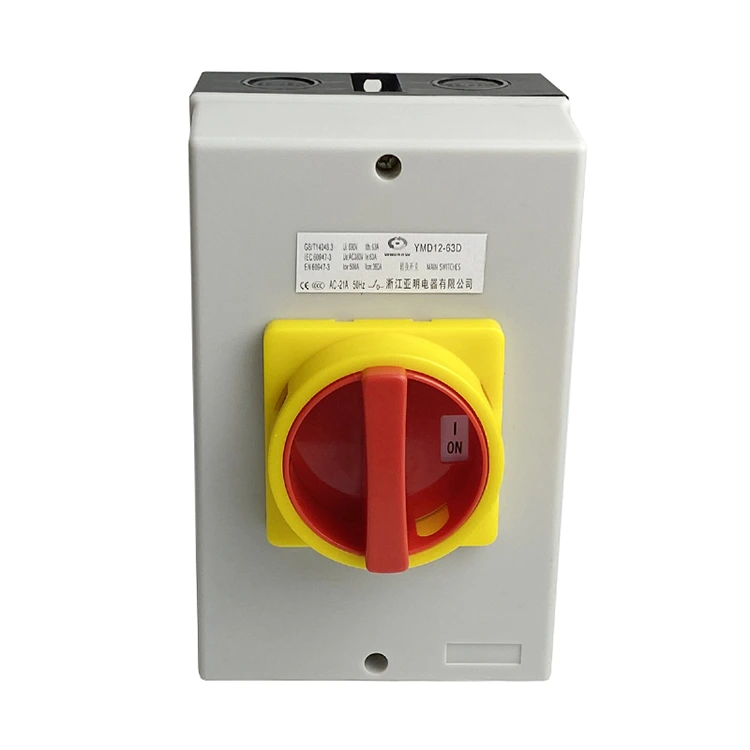

Omschakeling roterende nokkenschakelaar met waterdichte doos

De roterende nokkenschakelaar uit de YMW42-serie met waterdichte kast is een krachtige elektrische besturingscomponent gelanceerd door YAMING, op maat gemaakt voor elektrische besturingscircuits van CNC-programmagestuurde werktuigmachines en elektrische apparatuur die werkt op AC 50 Hz met een spanning tot 690 V. Dit product integreert meerdere functies, waaronder besturing, verlichtingsbeveiliging, signaal- en programmaselectie, selectie van spannings- en stroommetingen, en kan bovendien de besturing van asynchrone kooiankermotoren met kleine capaciteit realiseren.

Met zijn betrouwbare prestaties en brede toepassingsbereik is het een voorkeurskeuze geworden voor industriële elektrische besturingssystemen. De fabriek houdt zich strikt aan de hoogwaardige productienormen, zodat elke schakelaar voldoet aan de strenge eisen van industriële toepassingen.

Producteigenschap

- Compact en flexibel ontwerp: de YMW42 omschakelaar met roterende nokkenschakelaar met waterdichte doos heeft compacte afmetingen, waardoor een flexibele lay-out mogelijk is, zelfs in beperkte installatieruimtes, waardoor de bezettingsgraad van de installatiegebieden van apparatuur aanzienlijk wordt verbeterd.

- Superieure veiligheidsprestaties: door een compacte structuur en hoogwaardige materialen van topkwaliteit aan te nemen, zorgt het product voor superieure isolatieprestaties, waardoor elektrische veiligheidsrisico's effectief worden voorkomen en de veilige en stabiele werking van het elektrische systeem wordt gegarandeerd.

- Soepele en betrouwbare werking: de schakelaar is ontworpen met een voortreffelijke mechanische structuur, waardoor soepele schakelingen mogelijk zijn. Het beschikt over een hoge veiligheid en betrouwbaarheid en is in staat stabiele prestaties te behouden, zelfs bij langdurig continu gebruik.

- Esthetische en veelzijdige compatibiliteit: met een moderne en opvallende uitstraling combineert het product functionaliteit en esthetiek perfect. Het heeft een hoge compatibiliteit met verschillende apparatuurontwerpen en past gemakkelijk bij verschillende industriële apparatuurstijlen.

- Aanpasbare contactcombinatie: via verschillende nokkencombinaties kan de schakelaar voldoen aan de aan-uitbehoeften van contacten in verschillende vormen, en zich aanpassen aan diverse besturingsvereisten van verschillende toepassingsscenario's.

Structurele kenmerken en parameters

De YMW42-serie is verkrijgbaar in 20A- en 32A-specificaties, met een geoptimaliseerd structureel ontwerp om een ​​nauwkeurige en stabiele werking te garanderen:

- 20A nokkenschakelaar: uitgerust met positioneringshoeken van 30°, 45°, 60°, 90°, ondersteunt maximaal 12 bedieningsposities en 1-12 schakellagen, die besturing op meerdere niveaus en meerdere kanalen kunnen realiseren.

- 32A nokkenschakelaar: neemt dezelfde positioneringshoeken van 30°, 45°, 60°, 90° aan als het 20A-model, met maximaal 12 bedieningsposities en 1–12 schakellagen. Het heeft een sterker stroomdragend vermogen, geschikt voor gelegenheden met hogere stroomvereisten.

Producttoepassing

De YMW42 roterende nokkenschakelaar met waterdichte kast wordt veel gebruikt in de elektrische besturingssystemen van CNC-programmagestuurde werktuigmachines. Het is ook toepasbaar op diverse elektrische apparatuur die werkt op AC 50 Hz, spanning tot 690 V, zoals industriële productielijnen, geautomatiseerde apparatuur, stroomverdeelkasten, enz. Of het nu gaat om apparatuurbesturing, verlichtingsbeveiliging, signaalselectie of selectie van spannings- en stroommetingen, dit product kan uitstekende prestaties leveren. Bovendien kan het worden gebruikt voor de besturing van asynchrone kooiankermotoren met een kleine capaciteit, waardoor uitgebreide en betrouwbare besturingsoplossingen voor industriële productie worden geboden.

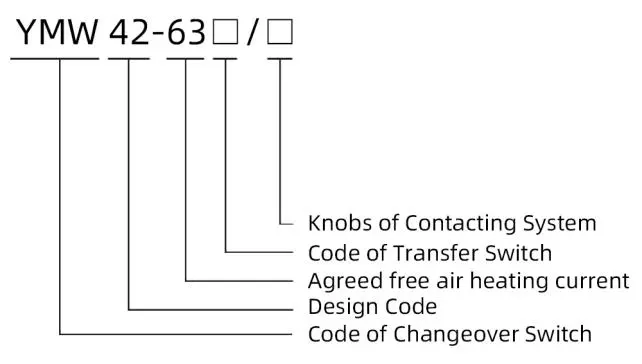

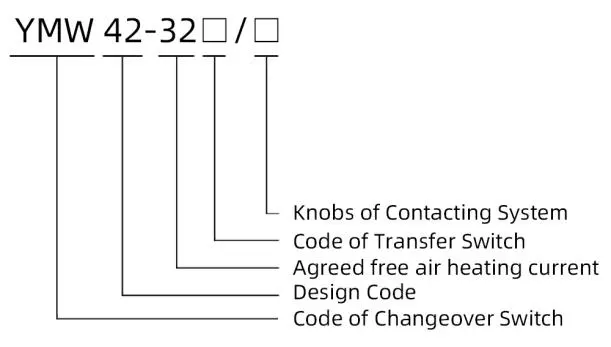

Schematisch diagram

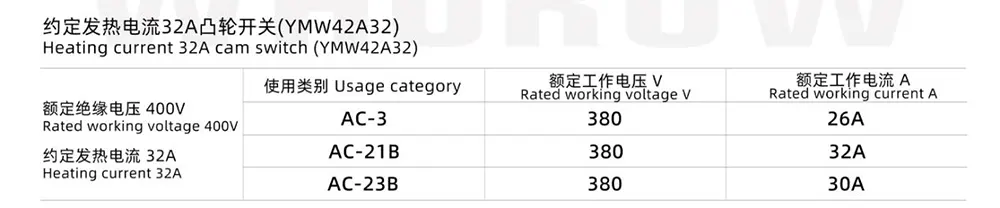

Technische parameters

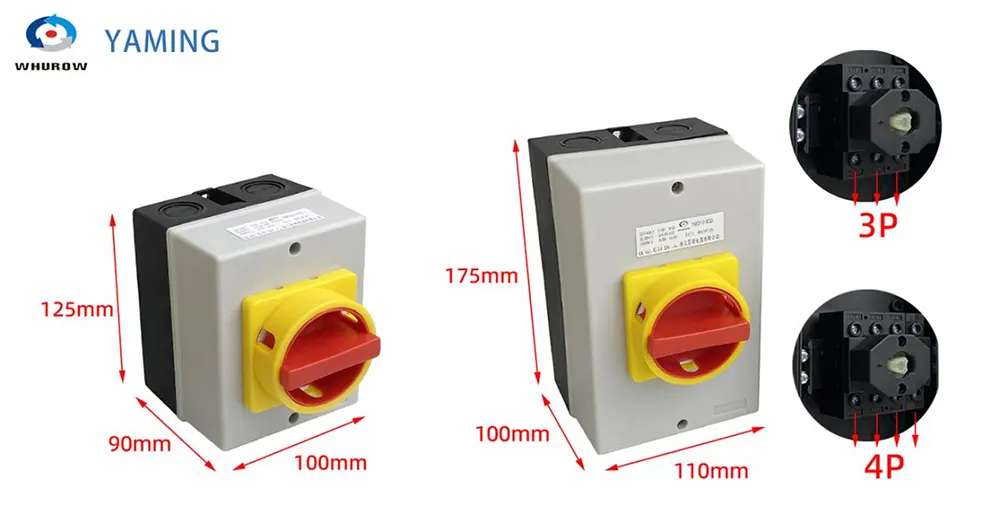

Productoverzichtgrootte installatiegrootte
