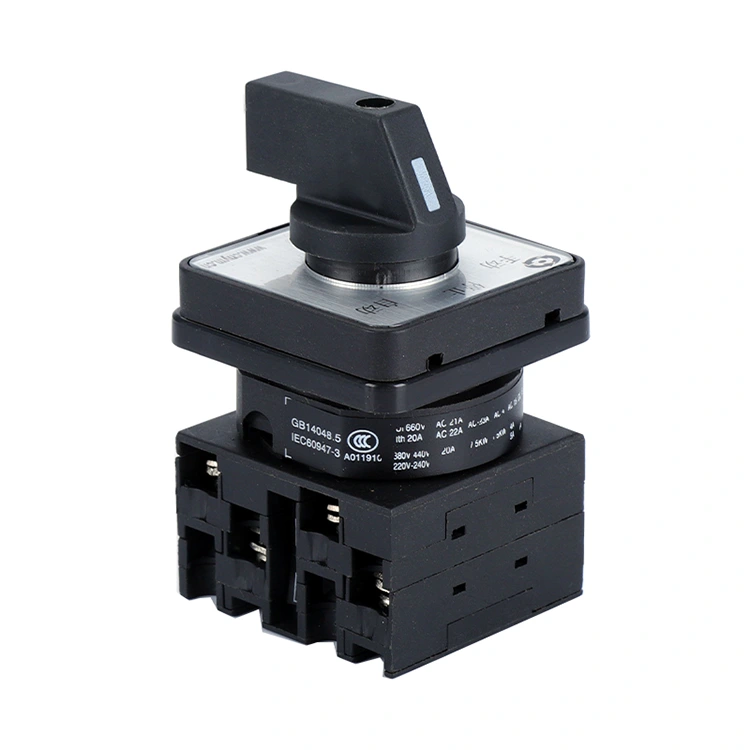

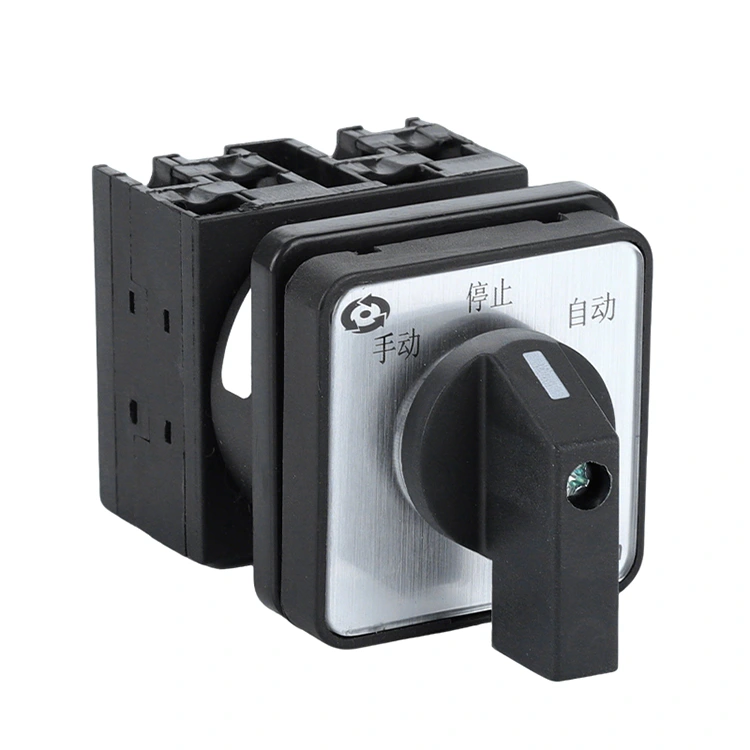

20A Dual Power Control Cam-schakelaar met drie standen

De LW42-serie 20A drie-positie Dual Power Control Cam Switch is een krachtige elektrische besturingscomponent die onafhankelijk is ontwikkeld en geproduceerd door YAMING. Het is speciaal ontworpen voor elektrische besturingssystemen van CNC-bewerkingsmachines en andere elektrische apparatuur, geschikt voor AC 50Hz-voedingsomgeving met een spanning tot 690V. Het product wordt voornamelijk gebruikt in elektrische besturingscircuits voor besturing, lichtbeveiliging, signaal- en programmaselectie, evenals selectie van spannings- en stroommetingen.

Bovendien kan de 20A Dual Power Control Cam Switch met drie standen ook worden toegepast op de besturing van asynchrone motoren met kleine capaciteit, waardoor toepassingsdekking in meerdere scenario's met gediversifieerde functies wordt gerealiseerd. Met een compacte structuur, uitstekende veiligheidsprestaties en flexibele toepassingsscenario's biedt het efficiënte en betrouwbare oplossingen voor elektrische circuitcontrole voor klanten over de hele wereld.

Producteigenschappen

- Compact en ruimtebesparend: de schakelaar heeft een compact structureel ontwerp, waardoor installatieruimte effectief wordt bespaard. Zelfs in beperkte installatieruimtes kan het flexibel worden ingedeeld, zodat het zich aanpast aan de smalle interne ruimte-indeling van verschillende elektrische apparatuur.

- Veelzijdige functies: 20A Dual Power Control Cam Switch met drie standen integreert meerdere functionele modules, die kunnen voldoen aan een breed scala aan elektrische besturingsbehoeften, waardoor multifunctioneel gebruik met één schakelaar wordt gerealiseerd en het aantal componenten in het besturingssysteem wordt verminderd.

- Superieure veiligheidsprestaties: in het product worden eersteklas geselecteerde materialen gebruikt, die uitstekende isolatieprestaties bieden en elektrische veiligheidsrisico's zoals kortsluiting effectief vermijden. Tegelijkertijd zorgt de soepele en wendbare schakelbediening voor stabiel contact tijdens het schakelproces, met hoge veiligheid en betrouwbaarheid.

Structurele kenmerken

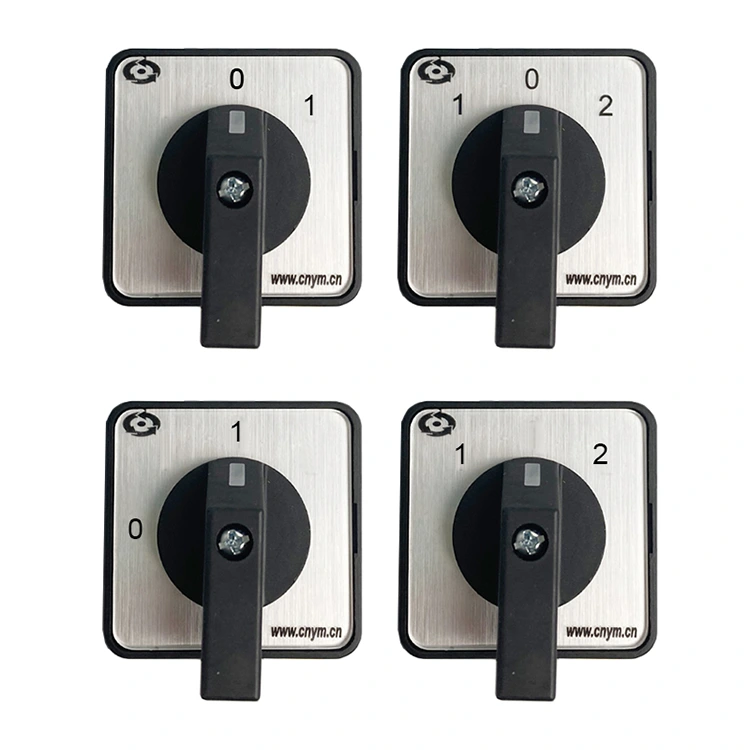

- Flexibele positionering en laagconfiguratie: de 20A Dual Power Control Cam Switch met drie standen ondersteunt meerdere positioneringshoeken, waaronder 30°, 45°, 60°, 90°, en kan maximaal 12 bedieningsposities en 1-12 schakellagen hebben. Er kunnen verschillende positioneringshoeken en laagconfiguraties worden geselecteerd op basis van de werkelijke besturingsvereisten.

- Innovatief en esthetisch uiterlijk: het product heeft een innovatief en stijlvol uiterlijk, waarbij functionaliteit en esthetiek worden geïntegreerd. Het past perfect bij het exterieurontwerp van verschillende apparatuur, waardoor de algehele schoonheid van de apparatuur wordt verbeterd.

- Aanpasbare nokkencombinaties: Door middel van verschillende nokkencombinaties kan de schakelaar voldoen aan de contact-aan-uit-vereisten van verschillende configuraties, waardoor een gepersonaliseerde aanpassing aan verschillende besturingscircuits wordt gerealiseerd.

- Veilig bedradings- en aansluitontwerp: het verborgen bedradingsontwerp garandeert de veiligheid van het contactgedeelte en voorkomt onbedoeld contact en risico op elektrische schokken. De terminals hebben een anti-valstructuur, die de stabiliteit van de bedrading garandeert en slecht contact voorkomt dat wordt veroorzaakt doordat de terminal eraf valt.

- Hoogwaardige materiaalkeuze: de contacten zijn gemaakt van een zilverlegering, die een uitstekende elektrische geleidbaarheid en slijtvastheid heeft, waardoor een langdurige stabiele werking van de schakelaar wordt gegarandeerd. De behuizing is gemaakt van versterkt vlamvertragend nylon 66, waardoor een V-klasse vlamvertraging wordt bereikt, die de verspreiding van brand bij ongevallen effectief kan voorkomen.

Producttoepassing

De YAMING LW42 20A nokkenschakelaar met drie standen en dubbele vermogensregeling wordt veel gebruikt in CNC-bewerkingsmachines, wat een belangrijk onderdeel is in het elektrische besturingssysteem van CNC-bewerkingsmachines, verantwoordelijk voor programmaselectie, signaaloverdracht en andere belangrijke taken. Bovendien is het ook toepasbaar op diverse andere elektrische apparatuur die voldoet aan de AC 50 Hz en spanning tot 690 V-omstandigheden, zoals industriële besturingsapparatuur, testinstrumenten, enz. Of het nu gaat om mechanische verwerking of industriële automatisering, dit product kan een stabiele en betrouwbare controlerol spelen. Als professionele fabriek met volwassen productielijnen kan YAMING ook productoplossingen op maat bieden volgens de specifieke toepassingsbehoeften van klanten.

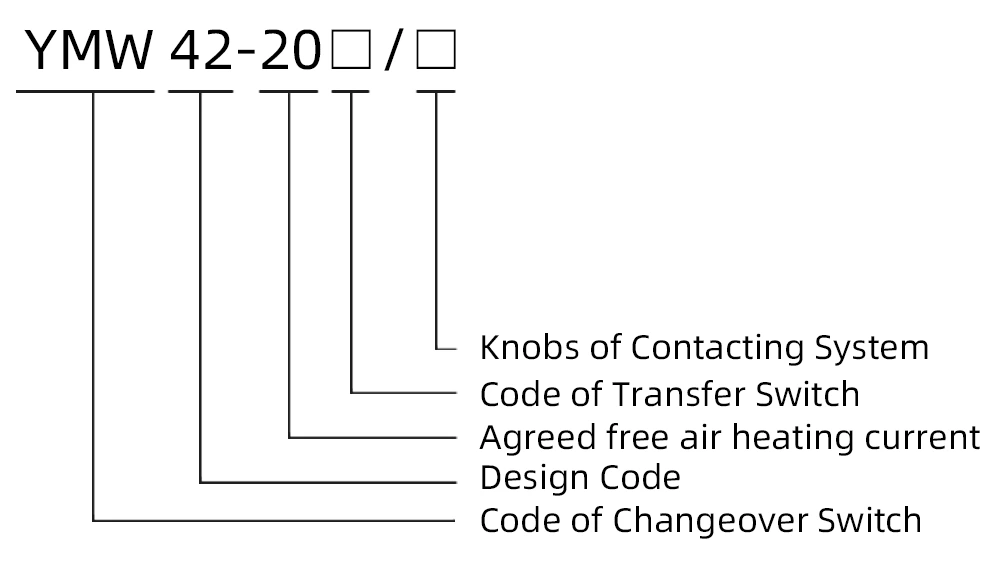

Schematisch diagram

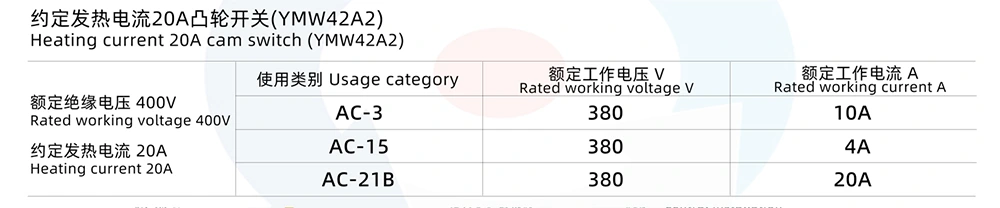

Technische parameters

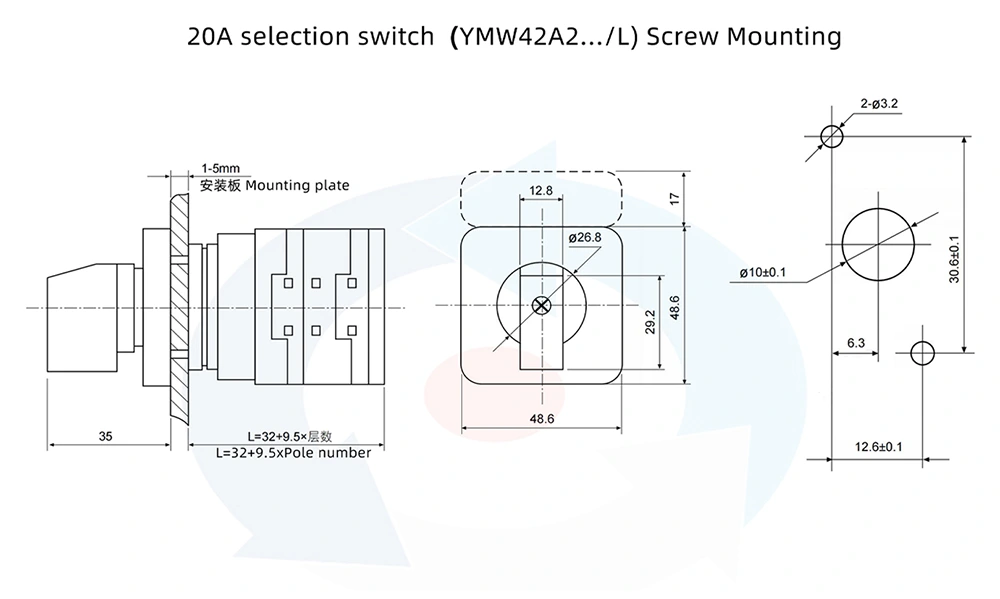

Productoverzichtgrootte installatiegrootte
