Werkingsprincipe van de omschakelaar

I. Kerndefinitie van aOmschakelaar

Een omschakelaar (ook wel combinatieschakelaar genoemd) is een elektrische component met meerdere posities en meerdere contacten, die voornamelijk wordt gebruikt voor het in- en uitschakelen van circuits, het schakelen van de voeding, signaalconversie of het regelen van de voorwaartse en achterwaartse rotatie van motoren. Het belangrijkste kenmerk is dat rotatie of gooien ervoor zorgt dat meerdere interne sets contacten synchroon werken, waardoor het schakelen van verschillende circuitpaden wordt bereikt. Het wordt veel gebruikt in industriële besturing, elektrische apparatuur en instrumentatie.

II. Kernstructuur van een omschakelaar

Om het werkingsprincipe ervan te begrijpen, is het noodzakelijk om eerst de kerncomponenten te identificeren, die samenwerken om de schakelfunctie te bereiken:

Bedieningsmechanisme: Een extern handmatig bedieningsonderdeel (zoals een knop of hendel) dat een interne as roteert of gooit. Het heeft doorgaans meerdere posities (bijvoorbeeld 2, 3, 4 posities), die elk overeenkomen met een andere contactcombinatie.

Contactsysteem: De functionele kerncomponent, bestaande uit bewegende en stationaire contacten. Elke set contacten komt overeen met één circuitpad. Het bewegende contact is bevestigd aan de as en het stationaire contact is bevestigd aan het aansluitblok in de behuizing. Het contactmateriaal is vaak een koperlegering (zoals een zilverlegering) om de geleidbaarheid en slijtvastheid te garanderen.

Positioneringsapparaat: Het bestaat meestal uit een veer-, stalen kogel- of nokstructuur en wordt gebruikt om het bedieningsmechanisme op zijn plaats te houden, waardoor onbedoelde bediening wordt voorkomen. Wanneer de bedieningshendel naar de aangewezen positie wordt gedraaid, wordt het positioneringsapparaat op zijn plaats vergrendeld, waardoor een stabiel contact van de contacten wordt gegarandeerd. Schakelen vereist het overwinnen van de positioneringskracht om een ​​duidelijke positieselectie te garanderen.

Behuizing en aansluitingen: De behuizing is gemaakt van isolatiemateriaal (zoals plastic of keramiek) voor isolatie en bescherming; de klemmen worden gebruikt om externe draden aan te sluiten, waardoor het contactsysteem met het gecontroleerde circuit wordt verbonden.

III. Kernwerkprincipe van deOmschakelaarHet belangrijkste werkingsprincipe van een omschakelaar is "het selectief verbinden van circuitpaden door de contacten mechanisch aan en uit te zetten." Het specifieke proces kan worden onderverdeeld in drie belangrijke stappen:

**Bedieningstrigger:** Het handmatig draaien of gooien van de bedieningshendel zorgt ervoor dat de interne as gaat draaien. Op dit moment zal het positioneringsapparaat de huidige positie vrijgeven terwijl de as draait en op zijn plaats vergrendelen op de doelpositie, waardoor een goede werking wordt gegarandeerd.

Contactschakeling: Terwijl de as draait, roteert het bewegende contact dat op de as is bevestigd synchroon, waardoor "contact" of "scheiding" wordt gemaakt met het overeenkomstige stationaire contact:

Wanneer het bewegende contact contact maakt met het stationaire contact, is het circuitpad gesloten;

Wanneer het bewegende contact zich scheidt van het stationaire contact, is het circuitpad open;

Synchrone werking van meerdere contactgroepen (bijvoorbeeld het gelijktijdig schakelen van drie contactgroepen) maakt een gecoördineerde besturing van meerdere circuits mogelijk (bijvoorbeeld het gelijktijdig schakelen van stroom-, signaal- en beveiligingscircuits).

Circuitschakeling voltooid: wanneer de bedieningshendel zich op de doelpositie bevindt, fixeert het positioneringsapparaat de positie, zijn het bewegende contact en het stationaire contact stabiel in contact en wordt het bestuurde circuit geactiveerd volgens het vooraf ingestelde pad, waardoor het schakelen wordt voltooid.

Belangrijk supplement: Coördinatielogica van meerdere posities en contacten

Het belangrijkste voordeel van een omschakelaar ligt in de "meerdere posities die overeenkomen met meerdere contactcombinaties." Een contactomschakelaar met 3 standen en 2 groepen heeft bijvoorbeeld verschillende contact-aan/uit-statussen voor elke positie:

Positie 1: Contactgroep 1 is aan, contactgroep 2 is uit;

Positie 2: Contactgroep 1 is uit, contactgroep 2 is aan;

Positie 3: Beide contactgroepen 1 en 2 zijn aan (of beide zijn uit, afhankelijk van de ontwerpvereisten).

Door deze combinatie kan één enkele handeling het synchroon schakelen van meerdere circuits regelen, waardoor de besturingslogica wordt vereenvoudigd.

IV. Classificatie en typische toepassingen van omschakelaars

Op basis van structuur en toepassing kunnen omschakelaars worden ingedeeld in verschillende typen, met kleine variaties in hun werkingsprincipes:

Classificatie volgens bedieningsmethode:

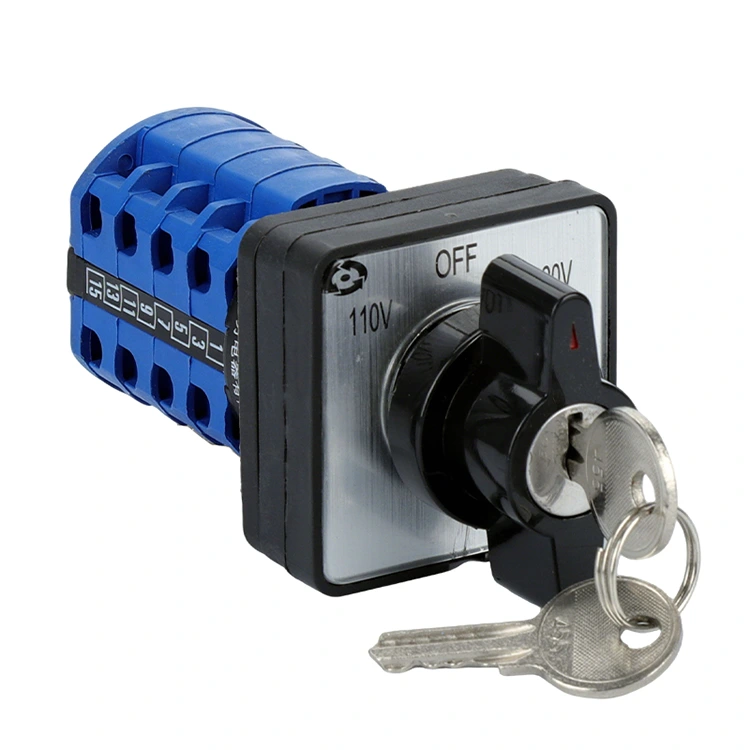

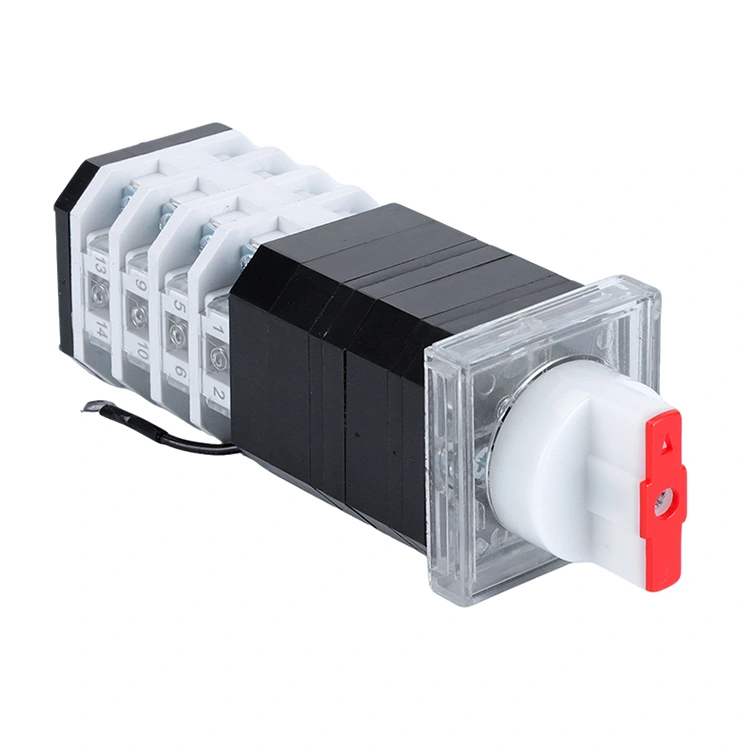

Draaischakelaar (meest gebruikelijk): Schakelt van positie door aan een hendel te draaien, zoals aan/uit-schakelaars en bedieningsschakelaars voor vooruit/achteruit van de motor;

Toggle Changeover Switch: Schakelt van positie door een hendel om te zetten, vaak gebruikt in kleine apparatuur of instrumenten.

Classificatie op contactgroepnummer:

* Enkelpolige omschakelaar: slechts één contactgroep, gebruikt voor het schakelen van één circuit (bijvoorbeeld eenvoudig aan/uit);

* Meerpolige omschakelaar: twee of meer contactgroepen, gebruikt voor gecoördineerd schakelen over meerdere circuits (bijvoorbeeld gelijktijdig schakelen van driefasige voeding met behulp van drie contactgroepen).

Typische toepassingsscenario's:

* Stroomschakeling: zoals het schakelen tussen hoofdstroom en back-upstroom in een dubbel voedingssysteem;

* Motorbesturing: regelen van de voorwaartse en achterwaartse rotatie van een motor (door de vermogensfase van de motorwikkelingen te schakelen);

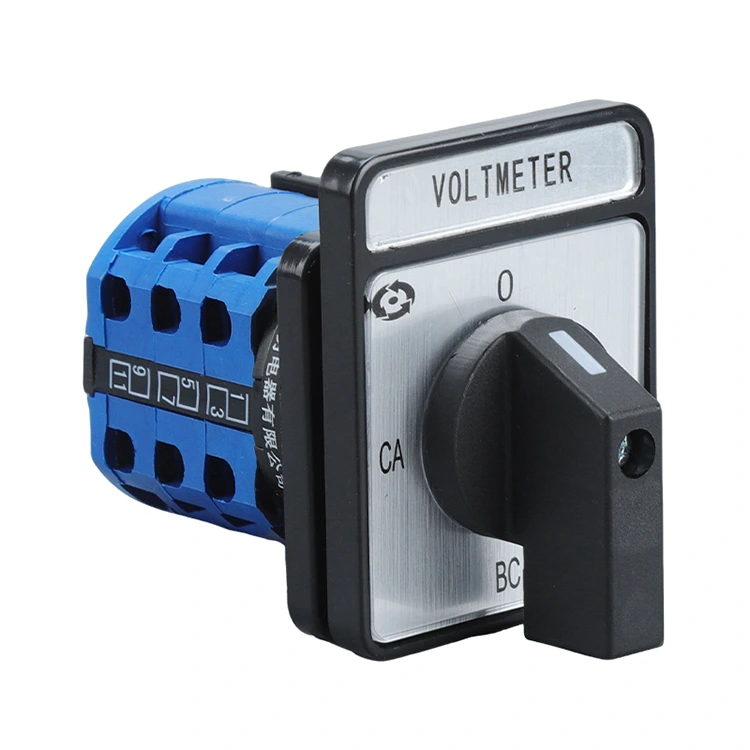

* Signaalconversie: schakelen tussen verschillende meetsignalen in instrumenten (bijvoorbeeld spanning, stroomsignalen);

* Circuitselectie: schakelen tussen verschillende bedrijfsmodi in industriële apparatuur (bijvoorbeeld handmatige/automatische modus).

V. Kernkenmerken van het werkingsprincipe

Mechanische vergrendeling: Contactschakeling is volledig afhankelijk van mechanische werking, zonder dat er elektronische componenten bij betrokken zijn. Dit resulteert in een eenvoudige structuur, hoge betrouwbaarheid en geschiktheid voor zware omstandigheden (zoals scenario's met hoge temperaturen en trillingen).

Synchronisch schakelen: Meerdere sets contacten werken synchroon, waardoor consistentie bij het schakelen tussen meerdere circuits wordt gegarandeerd (bijvoorbeeld wanneer een motor van richting verandert, schakelen de voedingsfase en het beveiligingscircuit synchroon).

Tandwielvergrendeling: het positioneringsapparaat voorkomt foutief schakelen, zorgt voor circuitstabiliteit en is bijzonder geschikt voor kritische besturingsscenario's (zoals het schakelen van het stroomsysteem).
