XB2-EG Reset Zelfvergrendelende draaischakelaar met twee drie standen

De XB2-EG Reset Zelfvergrendelende draaischakelaar met twee drie standen is een modulaire, sleutelbediende draaischakelaar, verkrijgbaar in configuraties met 2 en 3 posities, met zelfvergrendelende (vergrendelende) functionaliteit om een ​​stabiele werking na rotatie te behouden. Het sleutelbediende ontwerp is het belangrijkste hoogtepunt: alleen geautoriseerd personeel met de bijpassende sleutel kan de schakelaar bedienen, waardoor verkeerde bediening, geknoei of ongeoorloofd gebruik van apparatuur effectief wordt voorkomen. Met een standaard montagegat van 22 mm maakt het een snelle en naadloze installatie op alle soorten industriële bedieningspanelen mogelijk, waardoor de installatietijd en arbeidskosten worden verminderd.

De schakelaar is vervaardigd met een robuuste, compacte structuur en hoogwaardige interne componenten en ondersteunt flexibele contactconfiguraties (1NO, 1NC, 1NO1NC, 2NO) om te voldoen aan diverse besturingslogica-eisen. Het is ontworpen om bestand te zijn tegen frequent gebruik in zware industriële omgevingen, inclusief stof, vochtigheid en gematigde trillingen, waardoor betrouwbare prestaties op lange termijn voor kritische besturingssystemen worden gegarandeerd.

Producteigenschap

1. Verbeterde beveiliging met sleutelbediend mechanisme

Het geïntegreerde ontwerp van de sleutelbediening zorgt ervoor dat alleen geautoriseerd personeel de schakelaar kan bedienen, waardoor ongeoorloofde toegang en onbedoelde activering van apparatuur wordt voorkomen - een essentiële functie voor toepassingen die strikt beveiligingsbeheer vereisen, zoals stroomdistributie, industriële machines en beperkte besturingssystemen. De sleutel kan alleen worden verwijderd in de "uit"- of aangewezen positie, waardoor de operationele veiligheid verder wordt gewaarborgd en het verkeerd plaatsen van de sleutel wordt voorkomen.

2. Modulaire en flexibele configuratie: De serie heeft een modulaire structuur, waardoor contactblokken eenvoudig kunnen worden gecombineerd en vervangen zonder de hele schakelaar te demonteren. Dit ontwerp vereenvoudigt het onderhoud, vermindert de uitvaltijd en maakt een flexibele configuratie van contacttypen mogelijk (1NO, 1NC, 1NO1NC, 2NO) om aan specifieke projectvereisten te voldoen, waardoor de operationele flexibiliteit en kosteneffectiviteit worden vergroot.

3. Stabiele zelfvergrendelende functie: Uitgerust met een betrouwbaar zelfvergrendelend mechanisme, behoudt de schakelaar zijn positie na rotatie, waardoor onbedoelde reset wordt vermeden en een stabiele werking van de apparatuur wordt gegarandeerd zonder voortdurende handmatige tussenkomst. Dit is met name geschikt voor statuscontrole en mode-switching op lange termijn in industriële systemen.

4. Ergonomische en intuïtieve bediening: De draaiknop heeft een soepel, ergonomisch ontwerp met duidelijke voelbare feedback en een duidelijk "klik" -geluid tijdens het draaien, waardoor operators in één oogopslag een succesvolle positiewisseling kunnen bevestigen. De sleutel is ontworpen voor een comfortabele grip en gemakkelijke rotatie, waardoor operationele vermoeidheid bij veelvuldig gebruik wordt verminderd. Er zijn meerdere sleutelconfiguraties beschikbaar om kruisgebruik tussen verschillende apparatuur te voorkomen.

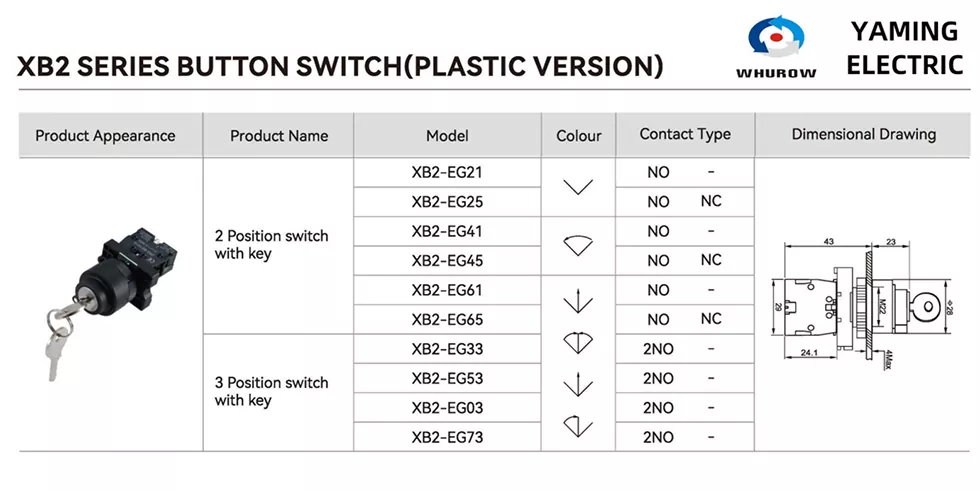

Modelclassificatie

De XB2-EG Reset Zelfvergrendelende draaischakelaar met twee drie standen, een reeks modellen met configuraties met 2 en 3 posities, die tegemoetkomen aan diverse toepassingsbehoeften. De meest gebruikte modellen vindt u hieronder:

- Modellen met 2 posities:

- XB2-EG21: 2-positie (90° rotatie), sleutelbediend, zelfvergrendelend, 1NO-contactconfiguratie, geschikt voor eenvoudige aan/uit-bediening en start/stop-scenario's met beperkte toegang.

- XB2-EG25: 2-positie (90° rotatie), sleutelbediend, zelfvergrendelend, 1NO1NC contactconfiguratie, ideaal voor besturingscircuits die zowel signaalinvoer als statusfeedback vereisen.

- XB2-EG41: 2-positie, sleutelbediend, zelfvergrendelend, 1NO-contactconfiguratie, met een kunststof rand voor kosteneffectieve toepassingen.

- XB2-EG45: 2-positie, sleutelbediend, zelfvergrendelend, 1NO1NC contactconfiguratie, geschikt voor algemene industriële besturing met basisveiligheidseisen.

- Modellen met 3 posities:

- XB2-EG33: 3-standen (120° rotatie), sleutelbediend, zelfvergrendelend, 2NO-contactconfiguratie, ideaal voor multimode-schakeling (bijv. Auto-Manual-Stop) in complexe besturingssystemen.

- XB2-EG53: 3-standen (120° rotatie), sleutelbediend, zelfvergrendelend, 2NO-contactconfiguratie, geschikt voor meersnelheidsregeling en modusselectie van industriële apparatuur.

- XB2-EG03: 3-positie, sleutelbediend, zelfvergrendelend, 2NO-contactconfiguratie, ontworpen voor zeer betrouwbare toepassingen in zware omgevingen.

Producttoepassing

Met zijn verbeterde beveiliging, stabiele prestaties en flexibele configuratie wordt de XB2-EG Reset zelfvergrendelende draaischakelaar met twee drie standen op grote schaal toegepast in verschillende industriële velden die strikte toegangscontrole en betrouwbare circuitregulering vereisen, inclusief maar niet beperkt tot:

- Industriële automatisering: transportbanden, assemblagelijnen, robotarmen, verpakkingsmachines en geautomatiseerde productielijnen (modusomschakeling, start/stop-controle met toegangsbeperking).

- Mechanische uitrusting: werktuigmachines, draaibanken, freesmachines, textielmachines, drukmachines en kunststofmachines (bedieningscontrole, veiligheidsuitschakeling, regeling met meerdere snelheden).

- Elektrische besturingssystemen: verdeelkasten, bedieningspanelen, voedingcontrole, relaiscontrolecircuits en PLC-besturingssystemen (hoofdstroomcontrole, werking met beperkte toegang).

Technische parameters
