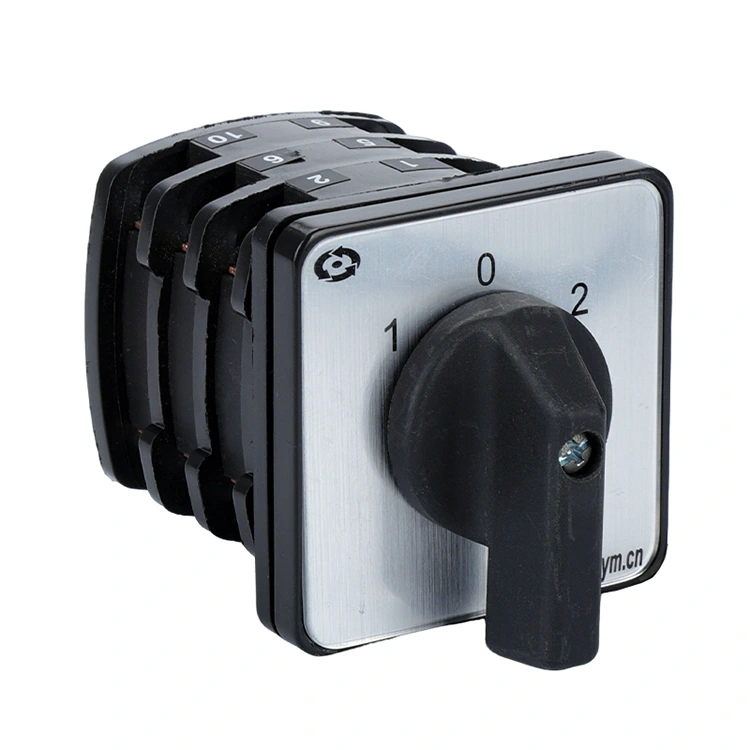

YAMING, namelijk Zhejiang Yaming Electric Co., Ltd., richt zich al meer dan 30 jaar op de elektrische schakelaarindustrie. Met diepgaande technische accumulatie, uitmuntend vakmanschap en geavanceerde productieapparatuur zet de fabriek zich in voor R&D en productie van hoogwaardige elektrische besturingsproducten. Met veelzijdige toepassingsscenario's, betrouwbare prestaties en aanpasbare specificaties biedt de 32A omschakelaar met drie standen en dubbele stroomregeling efficiënte en stabiele elektrische besturingsoplossingen voor verschillende industrieën. YAMING, een vertrouwde fabrikant gevestigd in China, integreert rijke industriële ervaring in elk product, waardoor superieure kwaliteit en professionele after-sales ondersteuning worden gegarandeerd.
- Toepasselijke voeding: AC 50 Hz, nominale werkspanning ≤440V; Gelijkstroomspanning ≤240V
- Kernfunctie: handmatige niet-frequente aan/uit-bediening, circuitcontrole en conversie
- Uitgebreide functie: directe besturing van motoren met kleine capaciteit; toepasbaar op hoofdbesturing en circuitmeting
De 32A omschakelaar met dubbele vermogensregeling met drie standen dient ook als circuitbedieningsschakelaar, testapparatuurschakelaar, motorbedieningsschakelaar, hoofdbedieningsschakelaar en lasmachineschakelaar, die meerdere gebruiksscenario's dekt om aan de uiteenlopende behoeften van de klant te voldoen.
- Sterke merksterkte: ondersteund door YAMING's meer dan 30 jaar professionele ervaring in de elektrische schakelindustrie, met volwassen R&D- en productiecapaciteiten.
- Superieur vakmanschap: past geavanceerde productietechnologie en strikte kwaliteitscontroleprocessen toe om stabiele en betrouwbare productprestaties te garanderen.
- Baanbrekende technologie: integreert geavanceerde elektrische besturingstechnologie om efficiënte circuitconversie en -controle te realiseren, waardoor de veiligheid en stabiliteit van het elektrische systeem wordt verbeterd.
- Veelzijdige toepassing: omvat meerdere functionele posities, geschikt voor verschillende elektrische besturingsscenario's, met sterk aanpassingsvermogen.
- Aanpasbare specificaties: Ondersteunt gepersonaliseerde aanpassing van meerdere parameters om te voldoen aan speciale gebruiksvereisten van verschillende klanten.
1. Toepassingsclassificatie
- Op toepassingen gebaseerde categorieën: conversie van hoofdcircuit, directe motorbesturing, hoofdbesturing en meting
- Bedrijfsmoduscategorieën: positioneringstype, zelfresettype, positionering-zelfresettype
2. Aanpasbare specificaties
- Specificaties systeemsecties: 1–12 secties (positioneringstype), 1–3 secties (type met zelfreset), 1–6 secties (type met directe motorbesturing); Voor speciale sectie-eisen worden aangepaste diensten geleverd
- Opties voor conversiehoeken: 30°, 45°, 60°, 90°
- Paneelvormopties: vierkant, rond en andere aangepaste vormen
3. Aanvullende classificatie
De 32A omschakelaar met drie standen en dubbele vermogensregeling kan ook worden geclassificeerd op basis van de bedrijfsmodus en de locatie van de actuator, waardoor het toepassingsgebied verder wordt uitgebreid om zich aan te passen aan verschillende installatieomgevingen en gebruiksvereisten.
Arbeidsomstandigheden
- Omgevingstemperatuur: -25°C tot +40°C, en de gemiddelde temperatuur over 24 uur mag niet hoger zijn dan +35°C
- Installatiehoogte: mag niet groter zijn dan 2000 meter
- Relatieve vochtigheid: Bij een maximale temperatuur van +40°C mag de relatieve vochtigheid van de lucht niet hoger zijn dan 50%; een hogere relatieve vochtigheid is toegestaan bij lagere temperaturen (bijvoorbeeld 90% bij +20°C); Er moeten speciale beschermingsmaatregelen worden genomen om condensatie als gevolg van incidentele temperatuurveranderingen aan te pakken
- Vervuilingsgraad: Klasse 3
- Installatiecategorie: Categorie Ⅱ en Ⅲ
|

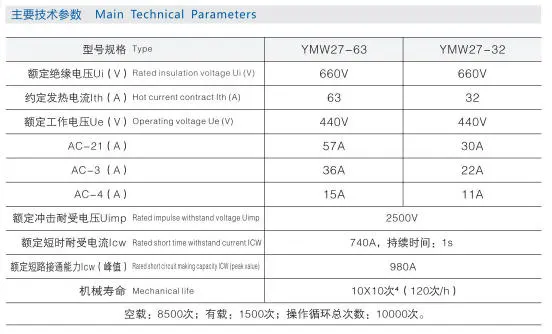

Belangrijkste technische parameters |
JMW27-63 |
JMW27-32 |
|
Nominale isolatiespanning Ui (V) |
660V |
660V |
|
Nominale warmtestroom Ith (A) |
63 |
32 |
|
Bedrijfsspanning Ue (V) |
440V |
440V |
|
AC-21 (EEN) |
57A |
30A |
|
AC-3 (EEN) |
36A |
22A |
|
AC-4 (EEN) |
15A |
11A |
|
Nominale impulshoudspanning Uimp |
2500V (beide) |
2500V (beide) |
|
Nominale kortstondige weerstandsstroom Icw |
740A, duur: 1s (beide) |
740A, duur: 1s (beide) |
|
Nominaal maak-/breekvermogen (piekwaarde) |
980A (beide) |
980A (beide) |
|
Mechanische levensduur |
10×10⁴ (120 uur) (beide) |
10×10⁴ (120 uur) (beide) |
|
Elektrische levensduur |
Onbelast: 8500; Geladen: 1500; Totaal aantal bedrijfscycli: 10.000 (beide) |
Onbelast: 8500; Geladen: 1500; Totaal aantal bedrijfscycli: 10.000 (beide) |
|

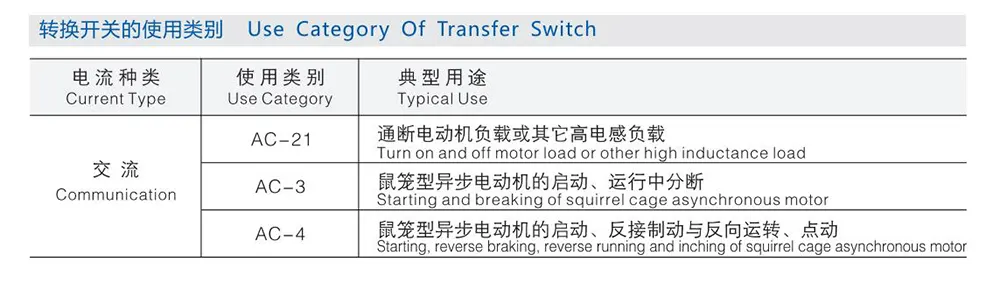

Huidig type |
Gebruik Categorie |
Typisch gebruik |
|
Communicatie (AC) |
AC-21 |
Schakel de motorbelasting of een andere belasting met hoge inductie in en uit |
|
Communicatie (AC) |
AC-3 |
Starten en breken van asynchrone motor met eekhoornkooi |
|
Communicatie (AC) |
AC-4 |
Starten, achteruit remmen, achteruit lopen en tippen van asynchrone motor met eekhoornkooi |
|

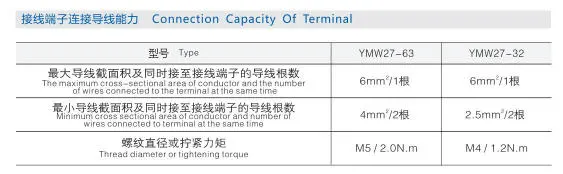

Item |
Type: YMW27-63 |
Type: YMW27-32 |
|
Maximale draaddoorsnede en het aantal draden dat tegelijkertijd op de terminal is aangesloten |
6 mm² / 1 draad |
6 mm² / 1 draad |
|
Minimale draaddoorsnede en het aantal draden dat tegelijkertijd op de terminal is aangesloten |
4mm² / 2 draden |
2,5 mm² / 2 draden |
|
Draaddiameter of aanhaalmoment |
M5 / 2,0N·m |
M4 / 1,2N·m |
